Matériaux: | Époxyde | Rapport de mélange: | 2:1 |
---|---|---|---|
Traitement initial: | 30 minutes au-dessous de 25 degrés Celsius | Couleur: | Gris ou rouge |
Surligner: | système 420ml de ancrage adhésif,Système de ancrage adhésif de stabilité de charge,Fil Rod Adhesive Anchoring System |

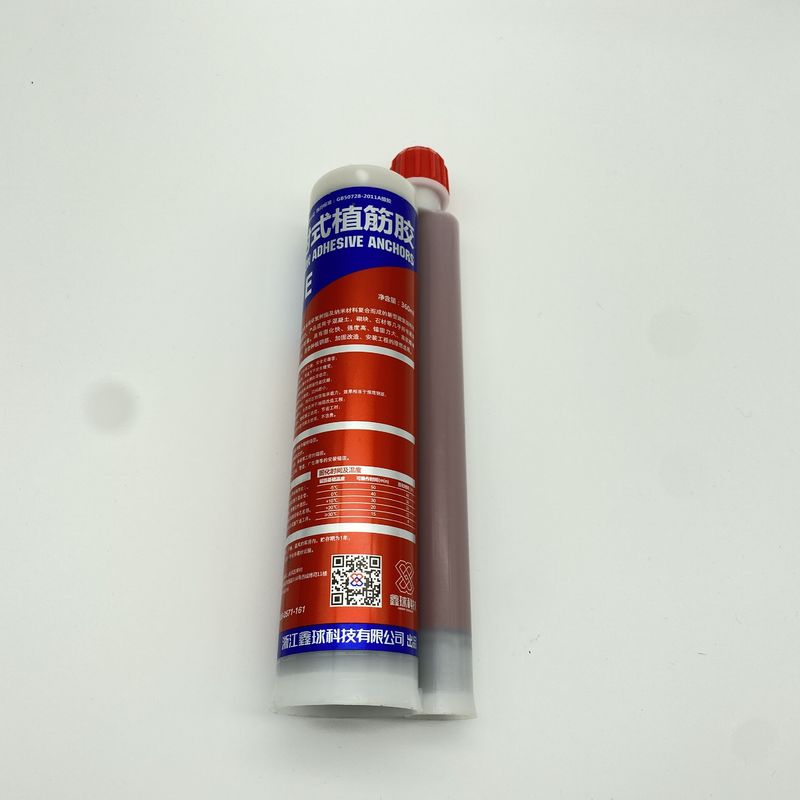

2:1 de ancrage adhésif du système 420ml de stabilité à long terme de charge pour le fil Rod
Description de produit :
Adopté avec de la résine époxyde et les matériaux composites modifiés, l'injection de XQ-IME ancrant l'adhésif est un deux-composant, système libre de styrène pour l'usage comme ancre de haute résistance et non rétrécissante jointoyant le matériel. Son avantage sur la plantation de barre d'acier a été prouvé par beaucoup de témoignages. Rivalise avec l'autre adhésif, il est une nouvelle haute performance, l'adhésif de ancrage qui respecte l'environnement qui a la force de collage forte et le rendement élevé aussi bien que l'irritation libres et la basse odeur.
Représentation 2 principale
Projet de essai | Condition | Indexez | ||
Représentation de gel (selon la Chine GB50728-2011 standard nationaux) | ||||
Résistance à la traction de division (MPA) | Sous (23±2)℃, (50±5)%RH, examiné en chargeant la vitesse de 2mm/min | ≥8.5 | ||
Résistance à la flexion (MPA) |
≥50 (aucun dommages de fragment) |
|||
Résistance à la pression (MPA) | ≥60 | |||
Capacité de collage (selon la Chine GB50728-2011 standard nationaux) | ||||
Résistance au cisaillement de tension d'Acier-acier (MPA) | (23±2)℃ (50±5)%RH | ≥10 | ||
La force de collage de la barre d'acier à nervures (ou de la vis) avec le béton contraignent dessous la condition de dessin | (23±2)℃ (50±5)%RH | C30, Ф25, L=150mm | ≥11 | |
C60, Ф25, L=150mm | ≥17 | |||
Force de T-épluchage d'Acier-acier (millimètres) | (23±2)℃, (50±5)%RH | ≤25 | ||
Contenu non-volatile | (105±2)℃, minute (180±5) | ≥99% | ||
Résistance de vieillissement à chauffer et humidité 90d | ||||
Taux de réduction de résistance à la traction | Sous la température ambiante normale | ≤12% | ||
(Selon la Chine JGJ145-2013 standard national) | ||||
Résistance à la traction (après la soudure à hautes températures) |
Dia12 acier de la catégorie II, béton C30 Trou dia.16mm, profondeur : 150mm |
55.1N, 57.0N, 54.8N |
Avantages
du mur rideau.
Paramètre technique :
1. Paramètres de base
1) Aspect
Partie A (principale) : crème blanche
Partie B (durcisseur) : rouge écrémez/crème gris
2) Viscosité mélangée : 18-22Pa.s
3) Densité durcie : 1.50±0.10g/cm3
4) Rapport de mélange (rapport de volume) : 650ml (1 : 1)
5) Temps d'étagère : 24 mois
3 données techniques
Ancrant l'adhésif utilisé avec la tige de fil
Diamètre de Rod de fil |
Béton C30 |
M10 | M12 | M16 | M20 | M24 |
Diamètre de perçage (millimètres) | 12 | 14 | 18 | 24 | 28 | |
Profondeur (millimètres) | 90 | 110 | 145 | 180 | 220 | |
Dommages tirant la force KN | Acier de la catégorie 5,8 | 29 | 42,2 | 78,5 | 122,5 | 254,5 |
Acier de la catégorie 8,8/A4 solides solubles | 36,8 | 52,9 | 94,1 | 147,0 | 211,7 | |
Force de coupe de dommages KN | Acier de la catégorie 5,8 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 |
Acier de la catégorie 8,8 | “27,8 | 40,5 | 75,3 | 117,6 | 169,4 | |
A4 SOLIDES SOLUBLES | 24,4 | 35,4 | 65,9 | 102,9 | 105,9 | |
Conçu tirant la force KN | 12,0 | 17,02 | 30,6 | 52,4 | 75,2 | |
Force de coupure conçue KN | Acier de la catégorie 5,8 | 12,2 | 17,6 | 32,9 | 51,5 | 74,1 |
Acier de la catégorie 8,8 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | |
A4 SOLIDES SOLUBLES | 13,0 | 19,0 | 35,3 | 55,2 | 56,9 | |
Trous pour chacun | 54 | 25 | 8 | 5 | 3 |
Ancrant la capacité de chargement de rebar à C30 concret (a conçu la valeur KN)
Rebar d (millimètres) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Trou D (millimètres) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Barre plantant la profondeur (millimètres) | 100 | 19,8 | ||||||||||
120 | 23,8 | 27,6 | ||||||||||
140 | 27,7 | 32,2 | 36,3 | |||||||||
160 | 31,7 | 36,8 | 41,5 | 45,8 | ||||||||
180 | 41,4 | 46,6 | 51,6 | 55 | ||||||||
200 | 46,0 | 51,8 | 57,3 | 61,1 | 62,8 | |||||||
220 | 57,0 | 63,1 | 67,2 | 69,1 | 71,5 | |||||||
240 | 62,2 | 68,9 | 73,3 | 75,4 | 78 | 79,2 | ||||||
260 | 74,6 | 79,3 | 81,7 | 84,5 | 85,8 | 96,1 | ||||||
280 | 80,4 | 85,4 | 88,0 | 91,0 | 92,4 | 102,9 | 107,4 | |||||
300 | 91,5 | 94,2 | 97,5 | 99 | 109,8 | 114,6 | 115,8 | |||||
320 | 97,6 | 100,5 | 103,9 | 105,6 | 116,6 | 121,8 | 123 | |||||
340 | 103,7 | 106,8 | 110,4 | 112,2 | 123,5 | 128,9 | 130 | |||||
360 | 113,0 | 117,0 | 118,8 | 130,4 | 136,1 | 137,5 | ||||||
380 | 119,3 | 123,5 | 125,3 | 137,2 | 143,3 | 144,8 | ||||||
400 | 125,6 | 130 | 131,9 | 144,1 | 150,4 | 152 | ||||||
420 | 136,5 | 138,5 | 150,9 | 157,6 | 159,2 | |||||||
440 | 143 | 145,1 | 157,8 | 164,7 | 166,5 | |||||||
480 | 149,5 | 151,7 | 164,7 | 171,9 | 173,7 | |||||||
500 | 156 | 1583 | 171,5 | 179,1 | 181 | |||||||
550 | 164,9 | 188,7 | 197 | 199,1 | ||||||||
600 | 181,4 | 205,8 | 214,8 | 217,1 | ||||||||
650 | 197,9 | 223 | 232,7 | 235,2 | ||||||||
700 | 240,1 | 250,6 | 253,2 | |||||||||
750 | 257,3 | 268,5 | 271,5 | |||||||||
800 | 286,4 | 289,6 | ||||||||||
850 | 307,7 | |||||||||||
ancrant la longueur (millimètres) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
rendement en acier (millimètres) | 23,6 | 33,9 | 46,2 | 60,3 | 76,3 | 94,2 | 114 | 147,2 | 184,6 | 212,1 | 241,2 |
Résistance à la traction réelle (KN)
Exercice financier =310 N/mm (conçu), exercice financier =310 N/mm (norme) de rebar de la catégorie II
Béton : C30
Rebar d (millimètres) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |
Trou D (millimètres) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | |
Barre plantant la profondeur (millimètres) | 100 | 30,3 | |||||||||
120 | 36,7 | 38,5 | |||||||||
140 | 42,2 | 47,5 | 53,1 | ||||||||
160 | 58,8 | 62,7 | 68,9 | ||||||||
180 | 63,5 | 73,3 | 80,5 | 90,1 | |||||||
200 | 68,5 | 80,7 | 95,2 | 106,7 | 120,7 | ||||||
240 | 89,5 | 102,4 | 122,6 | 137,6 | 140,7 | ||||||
260 | 118,7 | 137,6 | 152,4 | 166,8 | 168,5 | ||||||
280 | 149,7 | 168,7 | 180,2 | 192,7 | 200,2 | ||||||
300 | 183,5 | 200,7 | 218,5 | 231,7 | |||||||
280 | 210,6 | 241,7 | 260,5 | 250,5 | |||||||
300 | 220,9 | 265,5 | 298,8 | 280,7 | |||||||
340 | 277,7 | 327,7 | 330,2 | ||||||||
380 | 285,6 | 356,7 | 370,7 | ||||||||
420 | 342,2 | ||||||||||
460 | 400,1 | ||||||||||
500 | 427,7 | ||||||||||
540 | 447,2 | ||||||||||
580 | 466,5 | ||||||||||
profondeur en acier de rendement (millimètres) | 90 | 121 | 142 | 185 | 211 | 250 | 280 | 357 | 405 | 501 |
Méthode de transformation
Outils 1
Attention 2
Perçage : Selon des données techniques
Nettoyage : utilisant la pompe ou l'air comprimé et la brosse pour nettoyer le trou complètement.
Se réunir et injection : Montez le mélangeur statique sur la bouteille, éliminez un certain gel mélangé inachevé à la partie avant, puis l'injectez du le fond du trou, pour remplir 1/2 à 2/3 profondeur du trou.
Plantation de barre : tournez lentement la barre ou la vis dans le trou, s'ajustent en haut et en bas pendant plusieurs fois de faire la moyenne de gel, mais ne la touchent pas pendant le durcissement du temps.
Traitement et entretien : Selon la température des matières premières, donnez assez de temps de durcir et de commencer à charger le support jusqu'à lui durci complètement.
Temps de traitement :
Opération et durcir le temps | |||||
℃ de Temperarure | -5 | 0 | 10 | 20 | ≥30 |
Temps d'opération (minute) | 60 | 45 | 30 | 25 | 20 |
Durcissez le temps (h) | 72 | 48 | 24 | 12 | 6 |
Diagramme de consommation (trous par cartouche)
Diamètre de Rod d'ancre. | M10 | M12 | M16 | M20 | M24 |
Diamètre de perçage (millimètres) | 12 | 14 | 18 | 24 | 28 |
Profondeur (millimètres) | 90 | 110 | 145 | 180 | 220 |
Chaque utilisation | 8ml | 13ml | 28ml | 62ml | 103ml |
360ml | 45 | 27 | |||
390ml | 48 | 30 | 14 | 6 | 3 |
585ml | 73 | 45 | 20 | 9 | 5 |
650ml | 81 | 50 | 23 | 10 | 6 |
Emballage :
Article non. | Mélange | Paquet standard/ensemble | PCs/Ctn | Taille de Ctn (cm) | Ctn/palette | Palettes 20' FCL | Palettes 40' FCL |
FixingChor 136 | 5:1 | 360ml+ 1mixer | 20 | 27x27x27 | 60 | 10 | 20 |
FixingChor 139 | 3:1 | 390ml+ 1mixer | 20 | 40x26x27 | 50 | 10 | 20 |
FixingChor 158 | 3:1 | 585ml + 1mixer | 12 | 29x21.5x30 | 64 | 10 | 20 |
FixingChor 140 | 1:1 | 400ml+ 1mixer | 30 | 49×30×26 | 40 | 10 | 20 |
FixingChor 165 | 1:1 | 650ml+ 1mixer | 10 | 31.5×21×26 | 70 | 10 | 20 |
FixingChor 142 | 2:1 | 420ml + 1mixer | 20 | 46x22x23 | 40 | 10 | 20 |
